Introduction : Une équipe de réparation routière travaillant loin de l’alimentation électrique la plus proche
Imaginez une équipe d’entretien routier arrivant sur une route de montagne endommagée après de fortes pluies. Une partie du bord en béton de la route s’est détachée, laissant du béton armé fissuré qui doit être retiré avant que l’équipe de réparation puisse reconstruire la section. L’équipe doit également percer des trous pour l’ancre, couper certaines sections de béton pour créer des limites de réparation propres, et transporter tout son équipement le long d’une route d’accès étroite.
Il n’y a pas d’alimentation électrique fixe pratique sur la zone de travail, et il serait difficile d’amener une grande machine de construction sur le chantier. L’équipe a donc besoin d’un système d’outils hydrauliques portables pouvant être transporté par véhicule et utilisé directement sur le chantier.

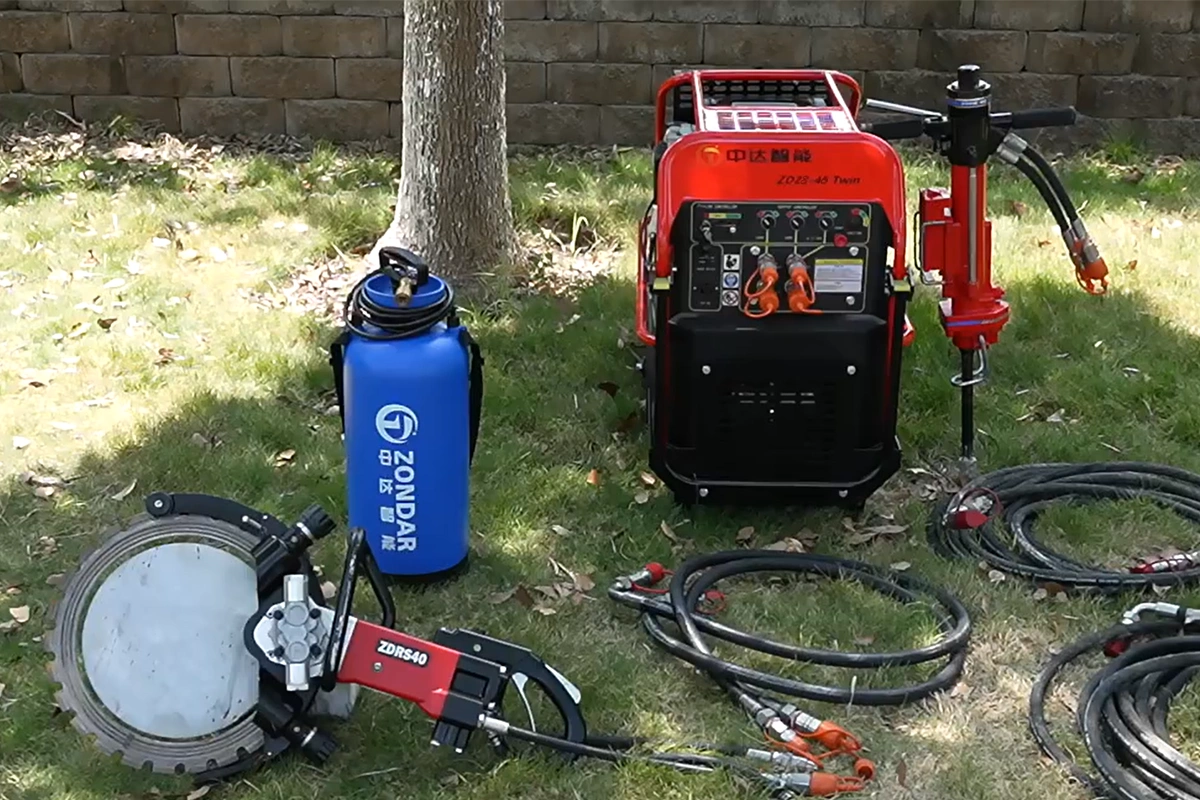

Pour cet exemple, l’équipe prépare une unité de puissance hydraulique ZONDAR ZD18-40Twin avec trois outils portatifs compatibles : un disjoncteur hydraulique ZDHB-20, une perceuse hydraulique ZDRB-20 et une scie à anneau hydraulique telle que la ZDRS-40. Chaque outil effectue une tâche différente, tandis que l’unité de puissance fournit l’énergie hydraulique nécessaire pour les faire fonctionner.
L’objectif n’est pas simplement d’amener plusieurs machines sur le site. Il s’agit d’organiser l’équipement afin que l’équipe puisse passer du retrait du béton au forage et à la découpe sans avoir à transporter une unité moteur séparée pour chaque outil.
Cet article présente le processus de préparation, en utilisant les spécifications des équipements ZONDAR et un scénario représentatif de réparation de route. La sélection réelle des outils et les procédures opérationnelles doivent toujours être confirmées par rapport aux manuels d’équipement pertinents et aux conditions du site.
1. Commencer par la séquence de travail, pas par la liste d’équipement
Avant de sélectionner l’équipement hydraulique, le superviseur de site identifie les tâches à accomplir.
Tout d’abord, l’équipe doit retirer le béton meuble et endommagé autour de la zone de réparation. Deuxièmement, il doit percer des trous dans le béton solide là où la réparation prévoit des ancrages. Troisièmement, certaines sections peuvent nécessiter une coupe contrôlée pour établir un bord défini avant l’installation du nouveau béton.
Ces tâches nécessitent des outils différents. Un disjoncteur hydraulique portatif convient à la casse et au ciselage du béton ; Une foreuse hydraulique peut forer dans le béton, la roche, la brique ou l’asphalte ; et une scie à anneau hydraulique adaptée peut être envisagée lorsque la coupe contrôlée du béton armé est requise.
L’équipe doit également évaluer le site avant de charger le véhicule. À quelle distance se trouve l’équipement de la zone de réparation ? Peut-on placer l’unité électrique sur un sol stable ? Y a-t-il assez de place pour faire passer les tuyaux sans croiser les trajectoires des véhicules ni créer de risques de trébuchement ? La pluie, la boue, la poussière ou les débris tombants affecteront-ils le placement des équipements ?
Ces questions pratiques déterminent comment le système doit être transporté et disposé. Un ensemble d’outils qui correspond techniquement au travail peut tout de même provoquer des retards si l’équipe ne peut pas positionner en toute sécurité l’unité de puissance ou se déplacer entre les zones de travail.
Pour cet exemple, l’équipe prévoit d’utiliser une unité de puissance hydraulique compatible et de changer d’outil au fur et à mesure de l’avancement des travaux. Les outils ne fonctionneront pas automatiquement simultanément simplement parce que l’unité de puissance possède plusieurs circuits ; Le fonctionnement simultané doit être supporté par la configuration de sortie sélectionnée et les exigences de flux des deux outils.
2. Sélectionnez un groupe de puissance correspondant aux outils
La principale source d’alimentation de cet exemple est la ZONDAR ZD18-40 Unité de puissance hydraulique bicolore. Ses caractéristiques incluent un moteur de 18 ch, une pression maximale de 18 MPa, et des configurations de débit sélectionnables de 2 × 20 L/min, 1 × 30 L/min, ou 1 × 40 L/min. Il utilise également des accouplements rapides plats et une conception hydraulique à double circuit.
Ces spécifications en font un candidat pratique pour un travail mobile nécessitant plusieurs outils portatifs compatibles. Le point important, cependant, est que l’équipe doit faire correspondre la sortie sélectionnée à l’outil utilisé, plutôt que de traiter la valeur maximale de débit comme un réglage universel.
Par exemple, le disjoncteur hydraulique ZONDAR ZDHB-20 avec une plage de débit de 20 à 30 L/min et une pression maximale de 18 MPa. La foreuse hydraulique ZDRB-20 est à 20–30 L/min et atteint une pression maximale de 18 MPa. La scie à anneaux ZDRS-40 est dans le guide de sélection des outils portatifs avec une plage de débit de 20 à 40 L/min et une pression de fonctionnement de 18 MPa.
Ces chaînes se chevauchent, mais elles ne sont pas identiques. Le superviseur doit vérifier le manuel pour la configuration exacte de l’outil et sélectionner un réglage de sortie approuvé avant le début du travail. Pour éviter les interruptions de travail, l’équipe doit effectuer un essai avant l’installation.
Pour une explication plus détaillée de l’adaptation du débit de sortie, de la pression de fonctionnement et des exigences d’outils, consultez le guide de ZONDAR Sélection de l’unité de puissance hydraulique.
La décision clé est de ne pas acheter automatiquement le plus gros moteur disponible. Il s’agit de sélectionner une unité qui répond aux besoins des outils réels, à la séquence de travail prévue et à toute exigence d’exploitation simultanée.
3. Attribuer le bon outil à chaque tâche
Une fois l’unité de puissance sélectionnée, l’équipe peut organiser les outils selon la séquence de réparation.
Tâche A : Enlever le béton endommagé avec le disjoncteur hydraulique ZDHB-20
La première opération consiste à retirer le béton meuble et endommagé autour de la limite de réparation. Le ZONDAR ZDHB-20 est un disjoncteur hydraulique portatif pesant environ 21 kg. Sa plage de débit de fonctionnement est de 20 à 30 L/min, et sa pression maximale est de 18 MPa. Il utilise une connexion de tuyau à raccord rapide et est conçu pour casser et ciseler le béton armé, la roche et la brique.
L’opérateur vérifie d’abord la section endommagée et identifie la zone à enlever. Le cassage doit suivre le plan de réparation plutôt que de s’étendre inutilement dans le béton solide. L’outil doit être utilisé selon la position de travail correcte et les procédures spécifiées par son fabricant.
Avant de brancher le disjoncteur, l’équipe confirme que l’unité de puissance est configurée pour la plage de débit requise. Les tuyaux et les coupleurs sont inspectés pour détecter des dommages et des contaminations, et les connexions sont réalisées conformément au manuel de l’équipement.
Le disjoncteur est ensuite utilisé pour retirer le matériau endommagé. Si la performance d’impact est faible, l’opérateur ne doit pas supposer immédiatement que le disjoncteur lui-même est en panne. L’équipage doit vérifier la puissance de puissance sélectionnée, l’engagement de l’attelage, l’état du tuyau, la température de l’huile et d’autres contrôles autorisés avant de considérer les défauts internes de l’outil.
Voir le Disjoncteur hydraulique portatif ZONDAR ZDHB-20 pour les spécifications d’outils publiées.
Tâche B : Forer des trous d’ancrage avec la foreuse à roche hydraulique ZDRB-20
Une fois le béton endommagé enlevé et la zone de réparation prête, l’équipe peut devoir percer des trous pour les ancres ou autres éléments spécifiés par la conception de la réparation.
Le forage hydraulique ZONDAR ZDRB-20 mesure environ 22 kg, avec un débit de fonctionnement de 20 à 30 L/min et une pression maximale de 18 MPa. Les informations sur le produit sont d’une profondeur de forage maximale allant jusqu’à 4 m et d’une dimension maximale de forage de 55 mm, selon la configuration et les conditions de fonctionnement applicables. L’outil utilise des accouplements rapides.
L’équipe ne déconnecte le disjoncteur qu’après que le système hydraulique a été éteint et dépressurisé en toute sécurité selon les instructions du fabricant. Il connecte ensuite la perceuse, vérifie la configuration opérationnelle requise de l’outil, et vérifie que les connexions du tuyau sont bien sécurisées.
Le schéma de forage, le diamètre du trou et la profondeur doivent suivre le plan de réparation. La profondeur maximale de forage publiée ne doit pas être interprétée comme une profondeur garantie pour chaque type de béton ou condition de chantier.
Utiliser la même unité motrice pour le disjoncteur et la perceuse peut réduire le nombre de machines séparées à moteur que l’équipage doit transporter. Cependant, cela n’élimine pas la nécessité de vérifier les besoins en débit et l’état de chaque outil chaque fois que l’équipe change d’équipement.
Les spécifications du ZDRB-20 sont disponibles sur le Page produit du forage hydraulique ZONDAR.
Tâche C : Couper le béton là où un bord défini est nécessaire
Certains travaux de réparation nécessitent une coupe contrôlée le long d’une bordure en béton plutôt que de casser davantage. Dans ce cas, l’équipage peut utiliser une scie à anneaux hydraulique ZONDAR compatible, comme la ZDRS-40, si la lame sélectionnée, la profondeur de coupe et la configuration de l’outil sont adaptées au travail.
La scie à anneaux hydraulique ZDRS-40 de ZONDAR offre un débit de 20 à 40 L/min et une pression de fonctionnement de 18 MPa. Comme cette plage de débit diffère de celles indiquées pour le disjoncteur et la perceuse, l’équipe doit vérifier le réglage correct de l’unité de puissance avant de passer à la scie conformément au manuel.
L’opérateur vérifie la lame, les protège-là, les exigences de contrôle de l’eau ou de la poussière lorsque cela est applicable, ainsi que le chemin de coupe. La coupe doit suivre le plan du site et le manuel d’outils.
Cette tâche illustre pourquoi un système multi-outils nécessite plus qu’un ensemble de connexions compatibles. Chaque outil doit être adapté à la configuration de débit et de pression approuvée par l’unité de puissance, et la procédure de fonctionnement doit s’adapter au matériau à couper.
4. Préparer les tuyaux et les attelages rapides avant de quitter le dépôt
Sur un site isolé, un tuyau endommagé ou un attelage contaminé peut retarder toute l’équipe. La préparation du tuyau doit donc avoir lieu avant que l’équipement ne soit chargé.
Pour cet exemple, l’équipage prépare les tuyaux spécifiés pour la configuration ZD18-40Twin sélectionnée ainsi que les trois outils. ZONDAR indique les accouplements rapides plats sur l’unité de puissance et les connexions à accouplement rapide sur les outils portatifs. L’équipage doit confirmer le type exact d’accouplement, la capacité de tuyau et la configuration de connexion de son équipement, plutôt que de supposer que tous les tuyaux hydrauliques sont interchangeables.
Chaque tuyau est inspecté pour détecter des coupures, abrasions, bombements, fuites, raccords endommagés ou signes d’écrasement. Les faces d’attelage sont maintenues propres et protégées pendant le transport. Tout tuyau ou raccord qui échoue à l’inspection doit être remplacé par un composant approuvé plutôt que temporairement improvisé sur le terrain.
L’équipe planifie également le parcours du tuyau et la longueur. Les tuyaux ne doivent pas être étirés sur des bords tranchants en béton, ni coincés sous les véhicules, ni placés là où les travailleurs risquent de trébucher. Si la zone de travail change, la disposition du tuyau doit être vérifiée à nouveau avant de redémarrer l’outil.
Pour des conseils plus pratiques sur l’identification des problèmes de tuyau et de connexion, voir Comment la taille du tuyau hydraulique influence le débit et la performance de l’outil.
5. Organiser le chantier pour les changements d’outils

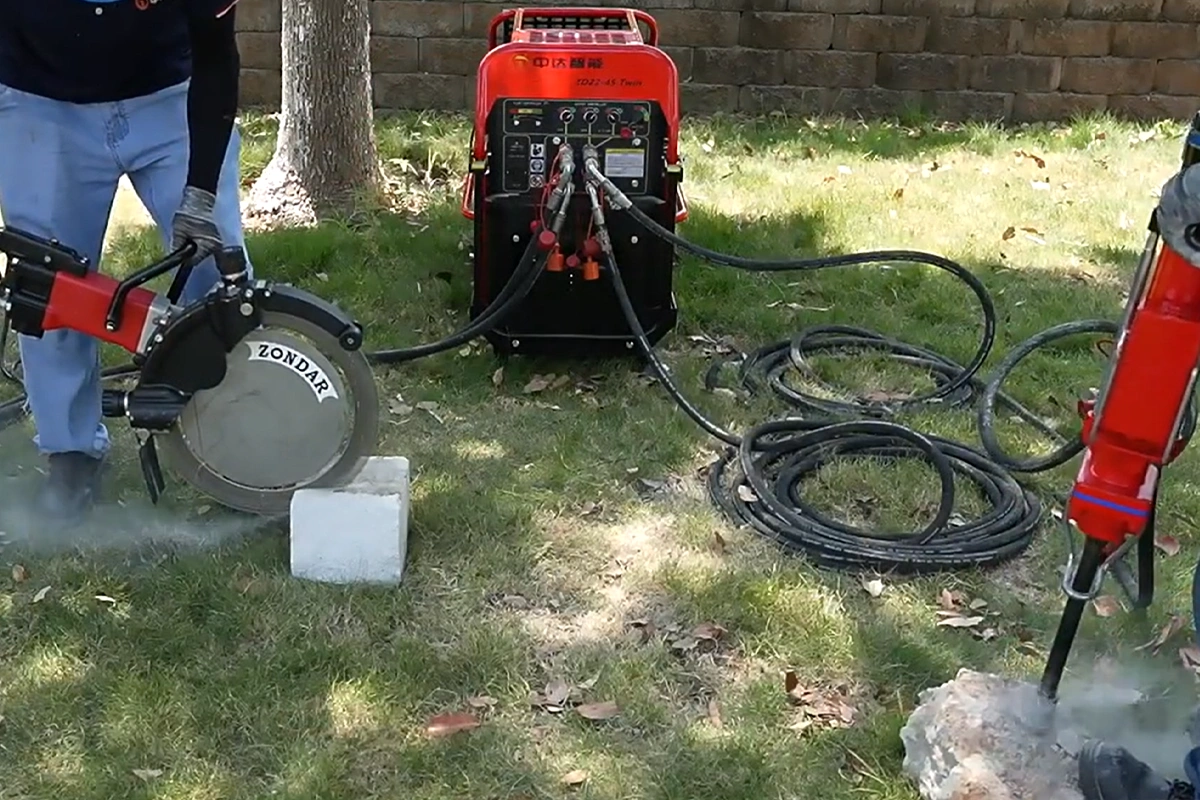

L’unité de puissance doit être positionnée sur un sol stable, à un endroit permettant à l’opérateur d’accéder à ses commandes et à l’équipage de gérer les tuyaux en toute sécurité. L’emplacement doit également répondre aux exigences de ventilation, d’échappement, d’évacuation thermique et de ravitaillement en carburant du moteur. Une unité de puissance à essence ou diesel ne doit pas fonctionner dans un espace clos ou insuffisamment ventilé.
L’équipe garde les outils, tuyaux et accessoires organisés afin que le prochain outil puisse être préparé sans placer l’équipement sur les trajectoires du véhicule ou sur des débris instables. L’opérateur doit disposer d’une zone de travail dégagée, tandis que les autres travailleurs restent en dehors de la zone d’exploitation immédiate de l’outil.
Une séquence simple de changement d’outil aide à réduire les erreurs :
- Arrêtez l’outil et éteignez ou isolez la source d’alimentation hydraulique comme spécifié dans le manuel.
- Relâchez la pression hydraulique résiduelle en utilisant la procédure approuvée.
- Déconnectez et protégez les attelages.
- Inspectez l’outil suivant, le tuyau et les points de connexion.
- Connectez le nouvel outil et vérifiez la configuration requise du débit et de la pression.
- Redémarrez et effectuez les vérifications prescrites avant de retourner au travail.
La séquence exacte doit suivre les instructions du fabricant de l’équipement. Les accouplements rapides rendent les changements d’outil plus pratiques, mais ils ne suppriment pas le besoin d’isolation sûre et de soulagement de la pression.
Si deux outils sont censés fonctionner simultanément, le superviseur doit confirmer que l’arrangement de circuit sélectionné par l’unité de puissance et le débit disponible supportent les deux outils. Dans cet exemple, l’utilisation séquentielle est le plan de base ; On ne suppose pas qu’un fonctionnement simultané soit supposé.
6. Carburant de saque, fournitures d’entretien et pièces de rechange essentielles
Le télétravail devient souvent inefficace lorsque l’équipe dispose de l’équipement principal mais manque de consommables simples ou de pièces de rechange.
Avant le départ, le superviseur vérifie les besoins en carburant de l’unité motrice et la durée prévue du travail, tout en tenant compte du fait que la consommation réelle varie en fonction de la charge moteur et des conditions de fonctionnement. Le carburant doit être transporté et stocké conformément aux règles de sécurité applicables.
Le kit d’entretien doit contenir les éléments spécifiés dans les manuels, tels que le fluide hydraulique approuvé si nécessaire, les matériaux de nettoyage pour les attelages et les outils de base pour l’inspection de routine. L’équipe doit également porter un équipement de protection individuelle approprié ainsi que tout accessoire spécifique à la tâche nécessaire pour casser, percer ou couper.
Les pièces détachées doivent être sélectionnées en fonction de la configuration de l’équipement et des conséquences probables d’une panne. Des exemples courants peuvent inclure des joints de tuyau approuvés ou des tuyaux de remplacement, mais l’équipage ne doit pas remplacer les composants hydrauliques par des pièces non confirmées comme adaptées.
L’équipe enregistre tout dommage préexistant et vérifie l’unité de puissance et les outils avant le chargement. Cela donne à l’équipe une base pour identifier de nouveaux problèmes pendant le travail.
7. Utiliser une liste de contrôle pré-opération sur le site
Avant de commencer la première tâche, le superviseur et l’opérateur effectuent une courte inspection. La checklist doit être basée sur les manuels d’équipement et l’évaluation des risques du site.
Vérifiez que l’unité motrice est stable, que le moteur et le système hydraulique sont prêts à fonctionner, et que toutes les protections et dispositifs de sécurité sont en place. Vérifiez les tuyaux, les attelages, le corps d’outil, les poignées et les accessoires fonctionnels pour détecter des dommages visibles. Confirmez que le réglage de sortie sélectionné correspond à l’outil utilisé et que toutes les connexions sont correctement engagées.
L’opérateur doit également vérifier que la zone de travail est dégagée de personnes susceptibles d’être touchées par des débris ou exposées aux pièces mobiles de l’outil. Une protection appropriée pour les yeux, l’ouïe, les mains, les pieds et d’autres protections spécifiques à chaque tâche doit être utilisée. La casse, le forage et la découpe du béton peuvent créer des fragments volants, du bruit, de la poussière et d’autres dangers nécessitant des contrôles supplémentaires.
Pendant le fonctionnement, surveillez l’équipement pour détecter des bruits anormaux, des fuites, des vibrations inhabituelles, une perte de performance ou une chaleur excessive. Arrêtez le travail si un défaut ou une condition dangereuse est suspecté. Ne jamais chercher une fuite hydraulique avec les mains ; Le liquide sous pression peut pénétrer la peau et causer une blessure grave.
Un contrôle préopératoire ne garantit pas que l’équipement ne tombera jamais en panne. Cela aide à identifier les problèmes visibles avant qu’ils ne deviennent un incident de sécurité ou une interruption coûteuse.
8. Dépanner les problèmes de performance avant de remplacer un outil
Supposons que le disjoncteur commence à perdre son impact après que l’équipage ait travaillé un certain temps. Remplacer immédiatement le disjoncteur ne résoudra peut-être pas le problème.
L’équipe doit arrêter le travail et suivre la procédure de dépannage du fabricant. D’abord, vérifiez que l’unité d’alimentation utilise la bonne configuration de sortie pour le disjoncteur. Ensuite, inspectez le tuyau et les attaches rapides pour détecter des dommages, une connexion incomplète ou une restriction évidente. Vérifiez la présence de fuites visibles et assurez-vous que le niveau et la température d’huile hydraulique restent dans les limites autorisées.
Si les contrôles de base n’identifient pas la cause, l’équipement doit être inspecté par un technicien qualifié conformément au manuel. Des défauts internes, des composants usés ou des problèmes dans le circuit hydraulique peuvent nécessiter un diagnostic spécialisé. Les opérateurs ne doivent pas desserrer les connexions sous pression ni tenter de réparer un système en fonctionnement.
La même approche s’applique si la foreuse fonctionne lentement ou si la scie à anneau ne fonctionne pas comme prévu. Commencez par la configuration sélectionnée et les problèmes de connexion visibles, puis passez à des vérifications plus détaillées dans les limites de la formation de l’opérateur.
Pour une séquence de détection de défauts plus approfondie, voir l’article de ZONDAR sur Disjoncteur hydraulique à faible impact et dépannage, lorsque disponible sur le site.
9. Clôturer le chantier en inspectant et en stockant l’équipement
Lorsque la préparation de la réparation du béton est terminée, l’équipe arrête l’équipement et suit les procédures du manuel pour soulager la pression et déconnecter les outils. Les tuyaux et les coupleurs sont nettoyés et protégés contre la saleté qui pénètre dans le circuit hydraulique.
L’opérateur vérifie la présence de nouvelles abrasions de tuyau, de raccords desserrés, de fuites visibles ou de dommages aux accessoires de l’outil. Tout problème de performance ou de maintenance anormal observé pendant le travail est enregistré afin qu’il puisse être traité avant le prochain déploiement.
L’équipement est ensuite sécurisé pour le transport. Les tuyaux doivent être disposés sans plis serrés, les outils doivent être protégés des chocs, et l’unité de puissance doit être transportée selon ses instructions de manipulation.
Avant le prochain chantier, l’équipe doit effectuer l’entretien programmé requis par chaque manuel plutôt que d’attendre qu’un défaut apparaisse. Pour des directives supplémentaires, voir ZONDAR Guide d’entretien des outils hydrauliques.
Conclusion : Un système portable est un flux de travail, pas seulement une unité d’alimentation
Préparer un équipement hydraulique pour une réparation routière à distance implique plus que le simple choix d’un groupe motopropulseur avec une capacité moteur appropriée. L’équipe doit définir la séquence de travail, faire correspondre chaque outil à la bonne puissance hydraulique, préparer des tuyaux et coupleurs compatibles, planifier le placement sûr des équipements et effectuer des vérifications avant, pendant et après l’exploitation.
Dans ce scénario représentatif, le ZONDAR ZD18-40Twin — avec son moteur de 18 CV, sa pression maximale de 18 MPa et ses configurations à débit sélectionnable — sert de source d’alimentation commune pour un disjoncteur hydraulique ZDHB-20, une perceuse hydraulique ZDRB-20 et une scie à anneau hydraulique compatible ZDRS-40. Chaque outil est utilisé pour une tâche spécifique, et la configuration de l’unité de puissance est vérifiée chaque fois que l’équipage change d’outil.
L’avantage pratique d’un système d’outils hydrauliques portables est qu’une équipe peut transporter plusieurs outils spécifiques à chaque tâche dans une zone de travail distante sans nécessairement transporter une source d’énergie séparée pour chaque outil. Le système fonctionne mieux lorsque l’équipement est correctement adapté, que le changement d’outil est planifié et que l’équipe suit les instructions d’utilisation et de sécurité pertinentes.
Pour les entrepreneurs et les équipes de maintenance, la préparation est ce qui transforme un équipement hydraulique portable en un système de terrain fonctionnel.
